Качество полировка напрямую определяет выход последующего гальванического процесса и конечный косметический вид сантехнических изделий. Начиная с реальных проблем производства сантехнического оборудования, в этой статье представлен глубокий анализ ключевых технологий автоматизированной полировки латунных смесителей. Мы рассмотрим сравнение процессов (ручной и роботизированный), применение технологии автономного программирования (OLP), разбивку многоступенчатых процессов полировки и стратегии компенсации износа расходных материалов. С помощью подробных технических данных и реальных производственных примеров мы демонстрируем, как автоматизированная полировка решает дилемму “нехватки рабочей силы” и достигает оптимального баланса между качеством подложки и эффективностью производства.

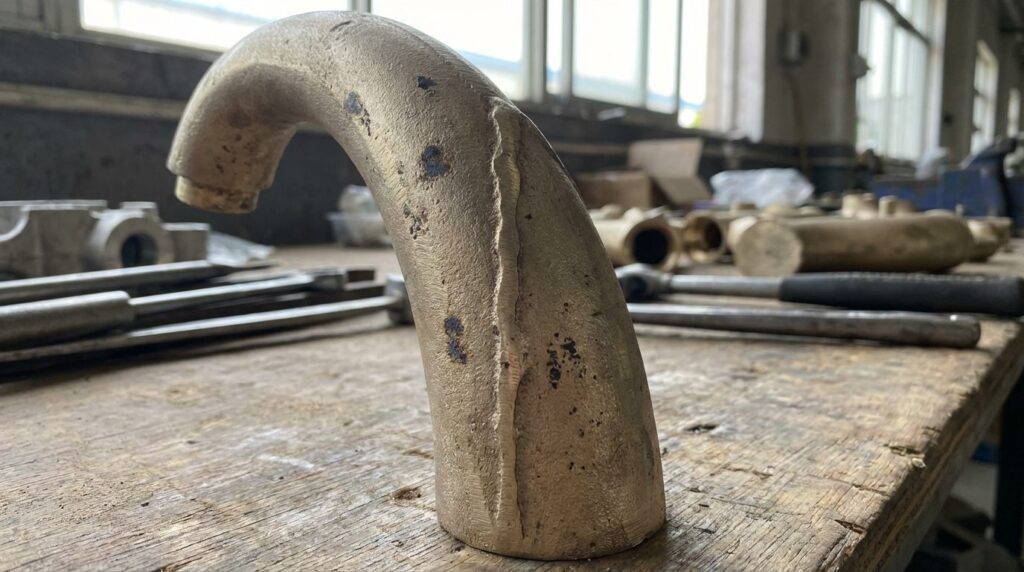

Что такое латунный смеситель?
Латунный смеситель - это основной компонент элитных кухонь и ванных комнат, отвечающий в первую очередь за управление и смешивание потоков воды. Для достижения коррозионной стойкости и превосходных декоративных эффектов латунный корпус после литья и механической обработки должен пройти тщательную полировку поверхности перед окончательным хромированием или никелированием.
Сценарии применения латунного смесителя
Латунные смесители широко используются в ванных системах жилых и коммерческих зданий. Поскольку они непосредственно обращены к конечному потребителю, они обладают чрезвычайно высокими “косметическими качествами”.
- Высококлассные ванные комнаты для гостиниц и жилых домов: Требуется идеальное зеркальное отражение. На поверхности не должно быть водной ряби, песчаных ямок или пропущенных мест полировки.
- Смесители для кухонных моек: В конструкциях часто встречаются носики с большой дугой, поэтому полировальным инструментам крайне сложно идеально подогнать их под все изгибы.
Все области применения требуют нулевой толерантности к “качеству подложки перед нанесением покрытия”. Гальванический процесс не скрывает недостатки, а наоборот, в десятки раз увеличивает микроскопические царапины или неровности, оставшиеся после полировки.
Структурные характеристики для латунного смесителя
- Очень сложные трехмерные кривые свободной формы: Содержит множество непрерывных обтекаемых кривых, резких изгибов и углублений, лишенных стандартных геометрических плоских поверхностей.
- Пористость отливки и линии раздела: После литья в песчаные формы или гравитационного литья под давлением на поверхности остаются микропоры и ступенчатые линии раздела.
- Характеристики материала: Латунь (обычно Cu59) относительно мягкая. Чрезмерное полирование может легко привести к деформации заготовки или потере проектных контуров.
- Качество поверхности: Должна быть достигнута зеркальная шероховатость Ra 0,05 - 0,1, чтобы обеспечить безупречную подложку для нанесения гальванического покрытия.
Основные характеристики полировки смесителей
Основные характеристики:
- Высокий глянец: Поверхность не должна иметь царапин, следов волочения и неполированных мертвых зон.
- Верность контура: После полировки должны сохраняться оригинальные обтекаемые линии промышленного дизайна; острые края не могут быть потеряны из-за чрезмерной шлифовки.
- Чрезвычайно высокая доходность: Восстановление деталей с гальваническим покрытием в санитарной промышленности требует больших затрат; выход полировки при первом проходе должен превышать 98%.
Технические параметры для полировки латунного смесителя
| Артикул | Диапазон параметров | Примечания |
| Зернистость шлифовальной ленты | P120 - P400 | Устраняет расходящиеся линии и глубокие поры |
| Скорость вращения сизалевого колеса | 1500 - 2500 об/мин | Используется с режущей смесью для среднего съема материала |
| Ткань Скорость вращения колес | 1800 - 3000 об/мин | Используется для окончательной полировки зеркального цвета |
| Шероховатость после полировки | Ra < 0,1 | Соответствует стандартам прямого гальванического покрытия |
| Время производственного цикла | 3 - 5 минут | Зависит от размера смесителя и сложности изгиба |
Почему для латунных смесителей предпочтительна роботизированная полировка?
Болевые точки традиционной ручной полировки
При ручном управлении полировальным станком санитарные заводы сталкиваются с серьезными проблемами:
| Болевая точка | Конкретный вопрос | Воздействие |
| Серьезные риски для здоровья на рабочем месте | При полировке образуется огромное количество латунной пыли, волокон ткани и паров компаунда. | Высокий риск пневмокониоза. Это высокоопасная работа, которую молодые поколения отказываются выполнять. |
| Чрезвычайная зависимость от квалифицированной рабочей силы | Углы приложения силы и время пребывания на сложных кривых полностью зависят от “мышечной памяти” мастера. | Если персонал уходит, производство останавливается. Обучение новичков занимает много месяцев. |
| Нестабильный выход гальванического покрытия | Усталость работников приводит к неравномерному давлению при полировке, вызывая рябь или пропуски. | Дефекты обнаруживаются после нанесения покрытия, что приводит к высоким затратам на зачистку/доработку и увеличению количества брака. |
Преимущества роботизированной автоматизации
Роботизированные полировальные камеры (обычно состоящие из робота, удерживающего заготовку на фоне стационарных полировальных станков) представляют собой систематическое решение:
| Сравнительное измерение | Ручная полировка | Роботизированная полировка | Улучшение |
| Эффективность обработки | Зависит от выносливости | Непрерывный стабильный цикл | Мощность увеличена на >40% |
| Урожайность первого прохода | 85% - 90% | > 98% | Значительно снижает затраты на повторное нанесение покрытия |
| Согласованность контуров | Плохое, подвержено деформации | Точная, 100% репликация | Идеально сохраняет промышленный дизайн |
| Использование расходных материалов | Большое количество отходов | Автоматическая компенсация износа | Срок службы колес увеличен на 20% |
Основные преимущества:
- Автономное программирование (OLP): Непосредственно импортируйте 3D CAD-модель смесителя. Программное обеспечение автоматически генерирует сложные криволинейные траектории полировки, позволяя роботу идеально соответствовать тупым углам гузетки, которые трудно преодолеть человеку.
- Компенсация износа расходных материалов: Когда полировальный круг уменьшается от использования, система определяет это по крутящему моменту или лазерному измерению расстояния, автоматически регулируя силу нажатия робота или положение TCP, чтобы обеспечить постоянный эффект полировки от начала до конца.
- Превращение “ремесла” в “данные”: Опыт мастера закрепляется в программах-роботах, полностью исключая зависимость предприятия от специфической квалифицированной рабочей силы.

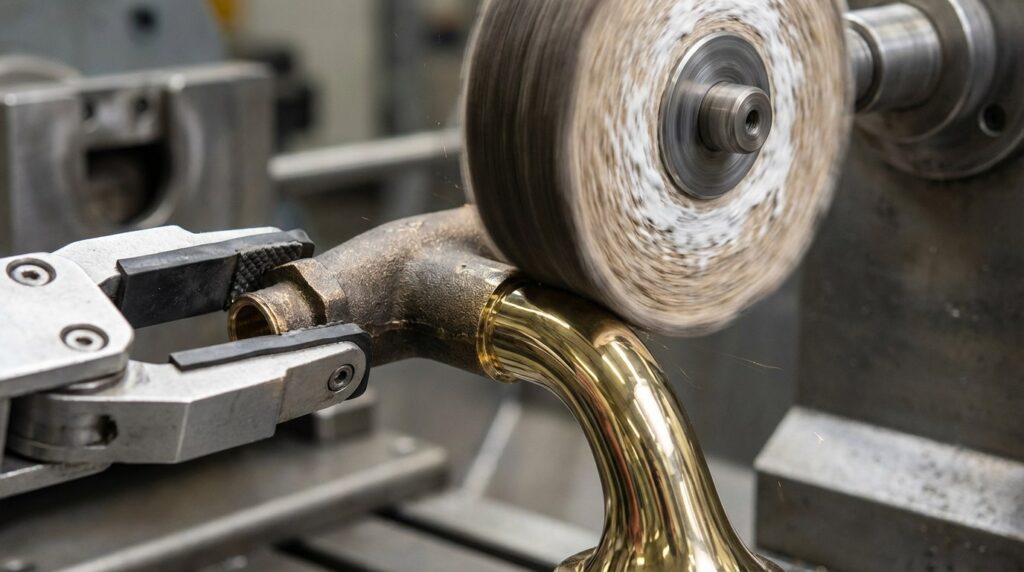

Автоматизированный рабочий процесс полировки
В этом процессе используется 8 шагов для полной обработки поверхности латунного смесителя. Полировка - это постепенный процесс совершенствования. На сайте Основными процессами являются многоступенчатое автоматизированное шлифование и полировка на этапах 02-04, Использование различных абразивных материалов для постепенного снижения шероховатости поверхности.
Полный технологический процесс
| Процесс | Имя процесса | Оборудование | Расходные материалы | Время | Точность/цель |
| 01 | Загрузка оснастки | Быстросменная оснастка на заказ + робот | - | 10s | Обеспечивает точность повторного позиционирования |
| 02 | Ленточное шлифование | Робот + ленточная шлифовальная машина | Лента из глинозема/ SiC | 60s | Устраняет морщины и глубокие поры |
| 03 | Шлифовка сизаля | Робот + полировальный шпиндель | Сизалевый круг + режущий состав | 90s | Удаляет линии шлифовки, выравнивает изгибы |
| 04 | Шлифовка тканью | Робот + полировальный шпиндель | Хлопковый круг + глянцевый состав | 80s | Достижение зеркального блеска Ra<0,1 |
| 05 | Ультразвуковая очистка | Автоматическая ультразвуковая линия | Депарафинирующее средство | 120s | Удаляет стойкий воск глубоко в порах |
| 06 | Ополаскивание чистой водой | Мойка кабины спреем | DI Water | 40s | Удаляет остатки химикатов |
| 07 | Сушка горячим воздухом | Туннельная печь | - | 60s | Предотвращает окисление и появление водяных пятен |
| 08 | Инспекция | Инспекционная лампа с полосой зебры | - | 30s | Визуальная проверка на однородность, переход к нанесению покрытия |
Описания процессов для латунных смесителей
Шаг 1: Загрузка оснастки
Назначение: Закрепите необработанную латунную отливку на захвате робота.
Ключевые моменты: Как правило, в качестве точки отсчета для расширения используется внутренняя резьба водозабора, что позволяет избежать вмешательства крепежа в наружные поверхности, нуждающиеся в полировке.
Шаг 2: Шлифование лентой
Назначение: Быстро сглаживает заметные линии раздела и более глубокие дефекты литья.
Ключевые моменты: Робот держит кран и прижимает его к плавающему контактному колесу ленточной шлифовальной машины, используя гибкость ленты для грубого прилегания к большим изгибам.
Шаг 3: Шлифовка сизалем (предварительная полировка)
Назначение: Устраняют линейные царапины, оставленные шлифовальной лентой, дополнительно выравнивая поверхность для подготовки к окрашиванию.
Ключевые моменты: В паре с автоматической системой распыления компаунда, которая регулярно наносит грубый жидкий компаунд на высокоскоростной сизалевый круг. Робот выполняет сложные 6-осевые интерполированные траектории, чтобы обеспечить прохождение колесом всех мертвых углов.
Шаг 4: Шлифовка (зеркальная отделка)
Назначение: Окончательная обработка поверхности “окрашиванием” для достижения зеркального стандарта, готового непосредственно к гальванической ванне.
Ключевые моменты: Используются очень мягкие круги из хлопчатобумажной ткани и высокоглянцевые составы. Робот должен контролировать силу прижима, чтобы не допустить чрезмерного повышения температуры, которая может обжечь (пожелтеть) латунную поверхность.
Шаг 5: Ультразвуковая депарафинизация
Назначение: Полировочные составы (воск) проникают в мельчайшие поры под воздействием высокой температуры, и после застывания их очень трудно очистить. Они должны быть полностью удалены с помощью высокотемпературной ультразвуковой вибрации.
Шаг 6: Ополаскивание чистой водой
Назначение: Многоступенчатая промывка деионизированной (DI) водой гарантирует, что поверхность субстрата полностью очищена, и никакая среда не влияет на адгезию гальванического покрытия.
Шаг 7: Сушка горячим воздухом
Назначение: Быстро высушите влагу, чтобы предотвратить быстрое окисление и обесцвечивание поверхности активированной латуни на воздухе.

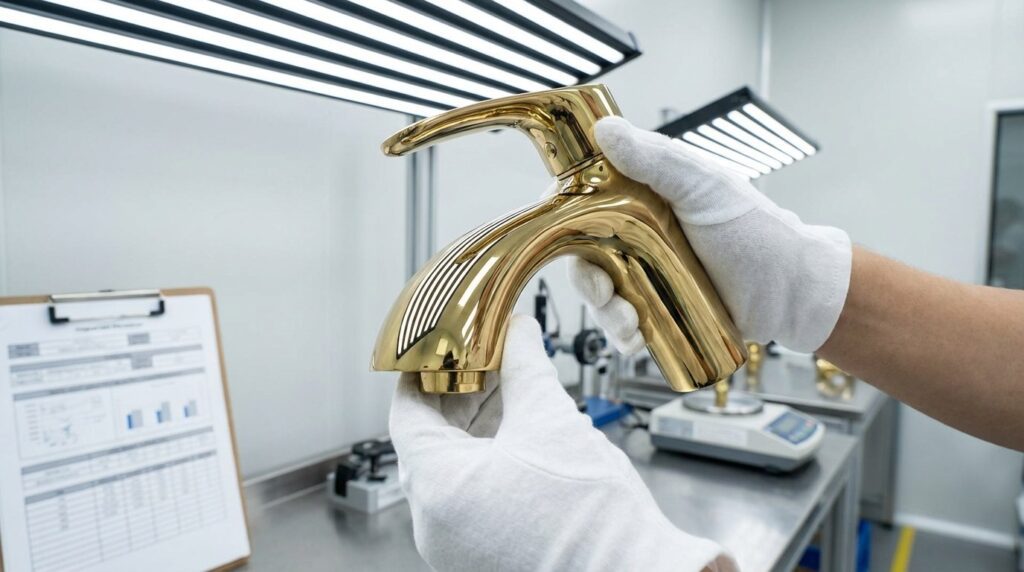

Шаг 8: Осмотр
Назначение: Проверьте качество полировки при специальном освещении "зебры", чтобы убедиться в отсутствии тусклых участков, пор и деформаций.
Проблемы и решения в области обработки
Проблема 1: программирование сложных кривых произвольной формы требует много времени
Проблема:
- Смесители отличаются авангардными, постоянно меняющимися изгибами. Использование традиционного обучающего кулона для ручной записи точек для нового продукта может занять 2-3 дня.
- Траектории, созданные вручную, часто недостаточно гладкие, что легко приводит к появлению следов заминки (прожига) на переходах кривых.
Решение:
- Ознакомьтесь с программным обеспечением для автономного программирования (OLP).
- Инженеры импортируют 3D CAD-модель в компьютер. Программное обеспечение автоматически рассчитывает нормали к поверхности и генерирует гладкие траектории инструмента. После проверки на виртуальное вмешательство они отправляются непосредственно на робот.
- Результат: Время смены нового продукта сокращается с нескольких дней до нескольких часов, а гладкость траектории достигает совершенства, полностью исключая следы приработки.
Задача 2: Пропущенные пятна из-за уменьшения размеров полировального круга
Проблема:
- Суконные и сизалевые круги являются расходными материалами; их диаметр постоянно уменьшается в процессе полировки. Если робот будет двигаться по первоначальной траектории, он не сможет достичь заготовки, что приведет к появлению неполированных участков.
Решение:
- Внедрение интеллектуальных систем компенсации износа расходных материалов.
- Вариант A: Обратная связь по току. Когда колесо сжимается и сила контакта падает, ток шпиндельного двигателя уменьшается; робот автоматически подается вперед к колесу, чтобы компенсировать это.
- Вариант B: Лазерное измерение. Лазерный датчик периодически измеряет диаметр колеса в реальном времени, динамически обновляя точку центра инструмента (TCP) робота.
- Результат: Гарантирует, что первый и последний экземпляр (в конце срока службы колеса) имеют идентичное качество полировки 100%.
Деловое исследование
История клиента
Известный европейский производитель сантехнического оборудования премиум-класса, специализирующийся на геометрических, минималистичных латунных смесителях.
Технические проблемы
- Плоские поверхности в минималистическом дизайне являются отличной проверкой навыков полировки: ручная полировка легко скругляет острые геометрические углы (разрушая замысел дизайна).
- Чрезвычайно строгие местные экологические и трудовые нормы поставили мастерскую перед ультиматумом: закрыться или полностью автоматизировать производство.
- Требуемая урожайность после плавки стабилизируется на уровне выше 98%.
Решение
| Артикул | Конфигурация |
| Заготовка | Геометрический минималистский смеситель для умывальника из латуни |
| Материал | Высокочистая литая латунь |
| Оборудование | 2 скоординированных 6-осевых робота + 4-станционный пьедестальный полировальный станок |
| Core Tech | OLP + лазерная автокомпенсация + система автоматической подачи жидкого компаунда |
| Процесс | Возьмите -> Поясной песок -> Сизалевая плоская полировка -> Тканевый бафф |
| Время цикла | 3,5 минуты / штука (два робота чередуются) |
Результаты внедрения
- Замена рабочей силы: Одна роботизированная ячейка напрямую заменила 5 высокооплачиваемых ручных полировщиков.
- Революция качества: Идеальное сохранение острых геометрических граней, требуемых дизайнерами. Выход покрытия увеличился с 82% до стабильных 99,2%.
- Соответствие требованиям эксплуатации: Полностью закрытые камеры в сочетании с высокоэффективным пылеудалением полностью решают вопросы экологического соответствия цеха.
- Гибкое производство: Используя программное обеспечение OLP, клиент теперь легко внедряет 3-5 новых дизайнов продукции в автоматизированное серийное производство каждый месяц.
Отзывы клиентов
“Внедрение роботов спасло нашу высококлассную санитарную линию. Мы не только решили огромную головную боль, связанную с уходом на пенсию квалифицированных рабочих, но и качество полировки стало невероятно стабильным. Наш гальванический отдел с тех пор не жаловался на дефекты подложек”.”
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Вопрос 1: Может ли роботизированная полировка полностью заменить человеческий труд?
A: При обработке более 95% стандартных поверхностей роботы не только заменяют человеческий труд, но и делают это лучше и стабильнее. Однако для очень сложных и глубоких внутренних углублений физические ограничения размеров кругов могут помешать полному доступу. Стандартная отраслевая практика такова: робот выполняет подавляющую часть полировки, а 1 оператор выполняет быструю ручную обработку микроскопических мертвых углов, что уже экономит огромные трудозатраты.
Вопрос 2: В чем преимущество автоматической системы компаундирования перед ручным нанесением?
A: При ручной полировке рабочие прижимают твердые восковые бруски к кругу на ощупь, что приводит к колебаниям силы резания и скоплению компаунда в щелях заготовки. Автоматические системы с жидкими компаундами используют программируемые дозирующие насосы для распыления точного количества полировальной жидкости на круг через заданные промежутки времени. Это обеспечивает равномерное распределение абразива, значительно улучшает консистенцию поверхности и значительно облегчает ультразвуковую депарафинизацию.
Вопрос 3: Как следует проектировать светильники для смесителей разной формы?
A: Стандартной практикой санитарной промышленности является “Расширяющееся крепление с нулевым вмешательством”. Мы используем скрытую внутреннюю резьбу для подвода воды или монтажные отверстия в основании смесителя, используя пневматические расширяющиеся оправки для захвата детали изнутри. Таким образом, полировальные круги открывают 100% внешних косметических поверхностей, обеспечивая полное покрытие полировкой за один установ.
Q4: Какова типичная рентабельность инвестиций (ROI) для этой системы?
A: С учетом экономии на оплате труда квалифицированных рабочих, резкого снижения затрат на повторную обработку покрытия и увеличения срока службы расходных материалов примерно на 20%, окупаемость инвестиций в роботизированную установку для полировки смесителей при высокоинтенсивном двухсменном производстве обычно составляет от 12 до 18 месяцев.
Заключение
Обработка поверхности латунных смесителей с помощью многоступенчатая роботизированная автоматизированная полировальная система, в сочетании с автономным программированием и интеллектуальной компенсацией износа позволяет полностью отказаться от услуг квалифицированных ручных полировщиков. Достигая стабильного времени цикла в 3-5 минут на деталь, это единственная возможность для предприятий сантехнического оборудования повысить производительность гальванического производства и преодолеть экологические и трудовые проблемы.
Если вы сталкиваетесь с проблемой высокого процента переделок гальванических покрытий, нехваткой операторов полировки или сложностью обработки сложных криволинейных поверхностей, свяжитесь с нашей командой инженеров, чтобы получить консультацию. полное решение, От тестирования концепции до автоматизированного развертывания.
