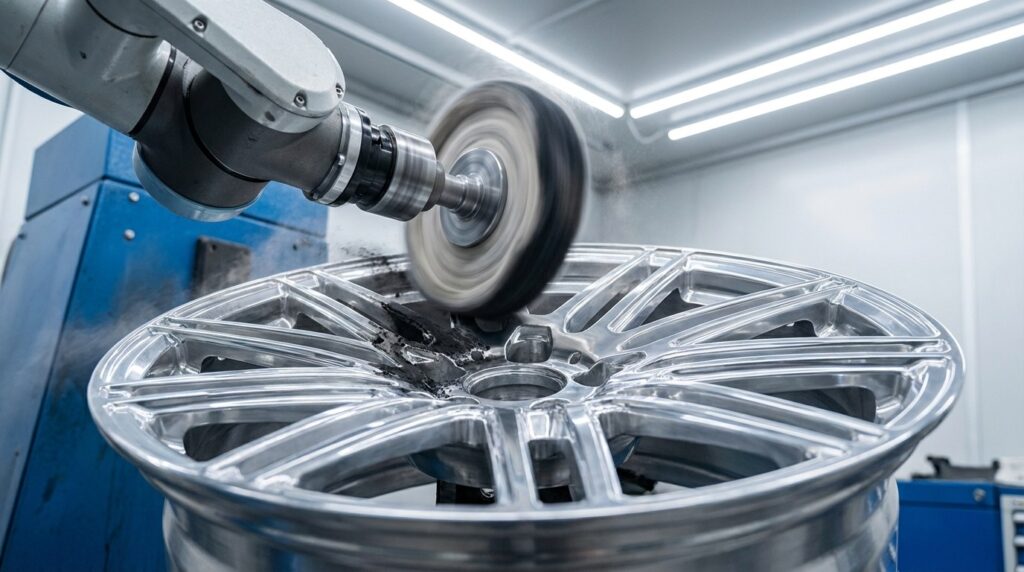

Lösungen für das Roboterpolieren von Leichtmetallrädern

Im High-End-Bereich Automobil- und Elektrofahrzeugbau sector, as well as the aftermarket tuning industry, forged or cast alloy wheels featuring an extreme high-gloss or mirror finish are central to elevating a vehicle’s visual impact and sense of luxury. However, modern wheel designs are becoming increasingly avant-garde, packed with severely twisted 3D spokes, deep cavities, and narrow gaps. Achieving a uniform, dead-zone-free mirror polish on these extremely complex bionic or geometric surfaces is one of the hardest problems in traditional manufacturing. This article delves into the process challenges of polishing automotive rims and demonstrates how robotic automated polishing systems—equipped with active force control and Offline Programming (OLP) technologies—address the high labor costs and quality inconsistency of manual polishing, raising wheel surface quality across the board.

Was sind Leichtmetallfelgen?

Leichtmetallfelgen (oder Felgen) sind die entscheidenden tragenden Bauteile, die die Autoreifen tragen und mit den Achsen verbunden sind. Je nach Herstellungsverfahren werden sie hauptsächlich in Aluminiumgusslegierungen und geschmiedete Aluminiumlegierungen unterteilt.

Anwendungsszenarien für das Polieren von Leichtmetallfelgen

Particularly in the North American, European, and Middle Eastern aftermarket tuning sectors, consumers have a strong demand for “Fully Polished Wheels.” These rims undergo no painting or plating; they rely entirely on physical polishing to bring out the aluminum’s innate metallic luster. The polished surface becomes as smooth as glass, not only refracting light under the sun but also resisting the deep adhesion of brake dust thanks to its fine surface texture. However, transforming a raw blank—fresh off the CNC mill and covered in coarse tool marks—into a radiant finished product requires a long and precise surface treatment process.

Strukturelle Merkmale

Die geometrische Struktur von Kfz-Rädern führt dazu, dass der Polieraufwand exponentiell ansteigt:

• Äußerst komplexe 3D-Freiformkurven: Radspeichen weisen in der Regel mehrdimensionale Verdrehungen und Wölbungen auf. Das Polierwerkzeug muss seine Ausrichtung ständig anpassen, um sich der Oberfläche anzupassen.
• Tiefe Hohlräume und schmale tote Winkel: Die Bereiche in der Nähe der Mittelbohrung, die Zwischenräume zwischen den Speichen und der tiefe Innenzylinder sind unglaublich eng. Polierscheiben in Standardgröße passen dort einfach nicht hinein.
• Hohe Anforderungen an die Konturgenauigkeit: Geschmiedete Felgen zeichnen sich durch messerscharfe CNC-Fasen und kraftvolle Linien aus. Ist der Polierdruck zu hoch, werden diese scharfen, industriell geprägten Linien unmittelbar abgerundet, wodurch die ursprüngliche Absicht des Designers zunichte gemacht wird.

Wesentliche Merkmale der Hochglanz-Felgenpolitur

Wesentliche Merkmale:

• Comprehensive Coverage with No Dead Zones: From the front face spokes to the side lips, down into the deep recesses, the gloss level must be uniform. No residual CNC tool marks or dull oxidation shadows are permitted.
• Hochglanzreflexion (Flüssigmetall-Textur): Beseitigung aller mikroskopisch kleinen Kratzer, um die Oberflächenrauheit auf Ra < 0,05 μm zu senken und eine makellose Spiegelreflexion zu erzielen.
• Perfekte Konturtreue: Die ursprünglichen geometrischen Abmessungen und scharfen Kanten des Rades bleiben dabei vollständig erhalten.

Technische Parameter für die Felgenpolitur

Warum wird bei Premium-Felgen das maschinelle Polieren bevorzugt?

Konventionelles manuelles Polieren Schmerzpunkte

Wenn eine Fabrik darauf angewiesen ist, dass Polierer an Standpoliermaschinen mit schweren Felgen kämpfen und diese manuell wenden und drehen müssen, steht sie vor enormen Schwierigkeiten:

Vorteile von Robotic Automation

Einführung einer robotergestütztes automatisches Poliersystem is how modern wheel manufacturers break capacity bottlenecks and compete in the premium market:

Wesentliche Vorteile:

• Offline-Programmierung (OLP) und komplexe Wegplanung: To tackle the 3D spokes of a wheel, engineers simply import the CAD model into the software. The software automatically generates collision-free polishing paths. The robot executes wrist-flips and contortions beyond human capability, guiding the buffing wheel to glide smoothly over every complex bionic curve—the same OLP workflow described in our robotic polishing machine guide.
• Aktive, nachgiebige Kraftregelung im Hochfrequenzbereich: Beim Polieren dieser schlanken Speichen oder rasiermesserscharfen Kanten reagiert der Kraftsensor des Roboters innerhalb von Mikrosekunden und sorgt so für einen äußerst sanften und absolut konstanten Anpressdruck. Dadurch werden lediglich Werkzeugspuren im Mikrometerbereich entfernt, ohne dass die ursprünglichen Maßtoleranzen und die dynamische Auswuchtung des Rades beeinträchtigt werden.

Arbeitsablauf für den automatisierten Felgenpolierprozess

Dieser Prozess nutzt die 6 wesentliche Schritte to complete the transformation of a premium multi-spoke forged wheel from a “machined blank” to a “mirror finish.”

Gesamter Prozessablauf beim robotergestützten Polieren von Leichtmetallfelgen

Beschreibungen der robotergestützten Polierverfahren für Leichtmetallfelgen

Schritt 1: Automatisches Laden und Positionieren

Zweck: Klemmen Sie das Rad fest ein, ohne die Oberfläche zu beschädigen.

Wichtige Punkte: Typically utilizes a customized pneumatic expanding fixture inserted from the wheel’s Center Bore. This clamping method achieves concentric positioning while freeing up the front face, sides, and back of the wheel, allowing the robot to process omni-directionally.

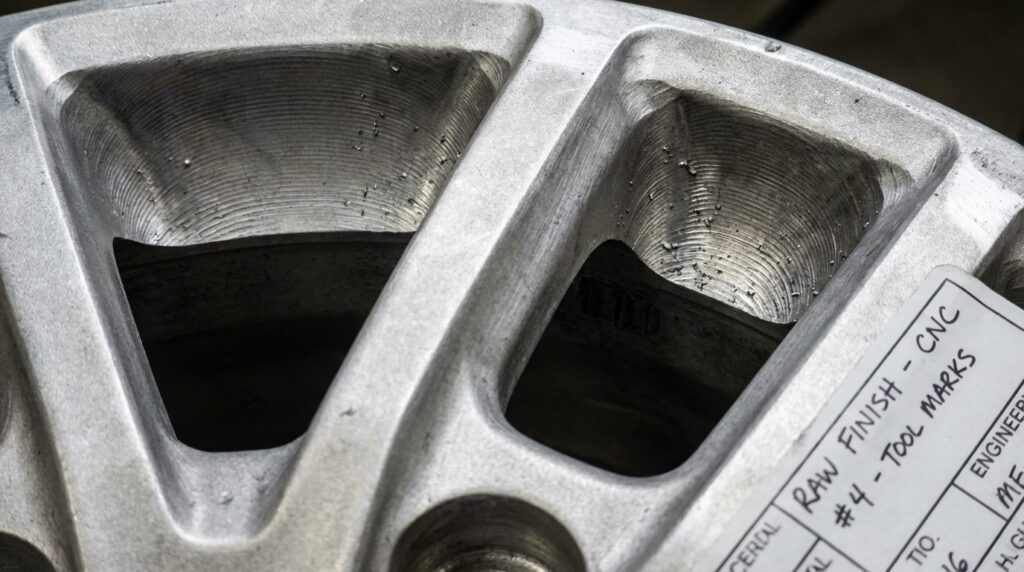

Schritt 2: Beseitigung von CNC-Werkzeugspuren

Zweck: Glätten Sie die scharfen, stufenförmigen Spuren, die bei der Bearbeitung entstanden sind.

Wichtige Punkte: Utilizing a nylon wheel combined with active force control, the robot glides along the complex 3D paths generated by OLP, softly erasing the tool marks to lay the foundation for sisal polishing. The belt and wheel selection logic here follows the same stock-removal principles as general Roboterschleifen, scaled to the wheel’s aluminum surfaces.

Schritt 3: Blind Zone Prep Polish

Zweck: Tackle the narrow crevices where standard polishers cannot reach.

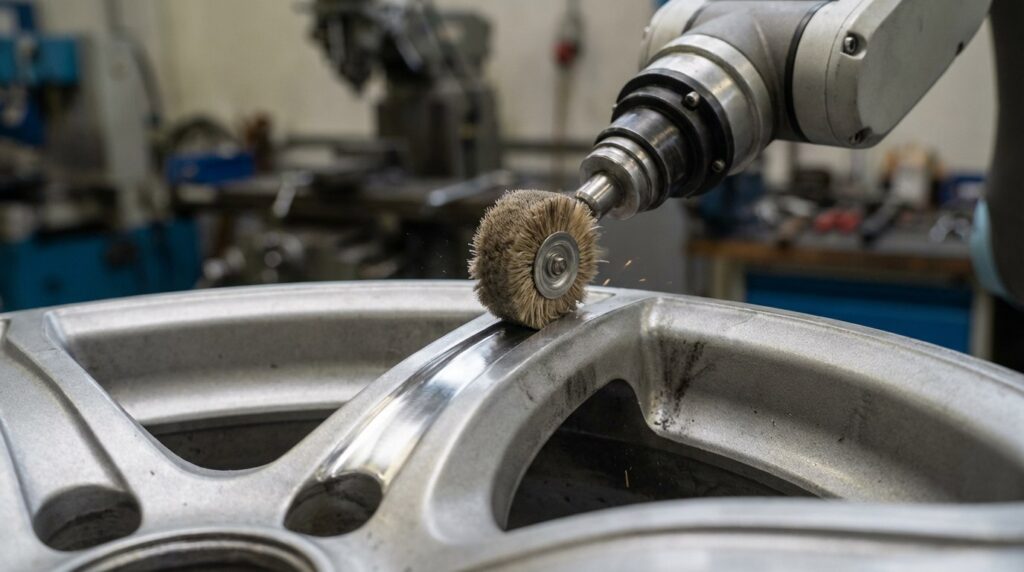

Wichtige Punkte: Der Roboter wechselt automatisch zu einer Hochgeschwindigkeitsspindel, die mit einem Werkzeughalter mit großer Reichweite ausgestattet ist und einen winzigen Sisal-Knäuel von nur wenigen Dutzend Millimetern Breite trägt. Dank seiner agilen Bauweise taucht der Roboter tief in die Speichen ein, um eine präzise Punktpolitur durchzuführen.

Schritt 4: Globales Glätten des Sisals

Zweck: Den Glanz der gesamten Oberfläche vereinheitlichen und alle feinen Kratzer entfernen.

Wichtige Punkte: In Kombination mit automatisch versprühtem flüssigem Schleifwachs gleiten große Sisal-Scheiben schnell hin und her über die Kanten und breiten Flächen und sorgen so für einen gleichmäßigen Grundglanz.

Schritt 5: Tiefenpolieren des Spiegels mit einem Tuch

Zweck: The final stage that delivers the high-gloss finish.

Wichtige Punkte: Es werden extrem weiche Polierscheiben aus reiner Baumwolle und Hochglanzwachs verwendet. Der Roboter regelt den Anpresswinkel präzise, um zu verhindern, dass die Kante der Polierscheibe Mikrokratzer auf dem Werkstück verursacht. Die polierte Oberfläche erhält eine Struktur aus flüssigem Metall, die der Oberfläche von Wasser ähnelt.

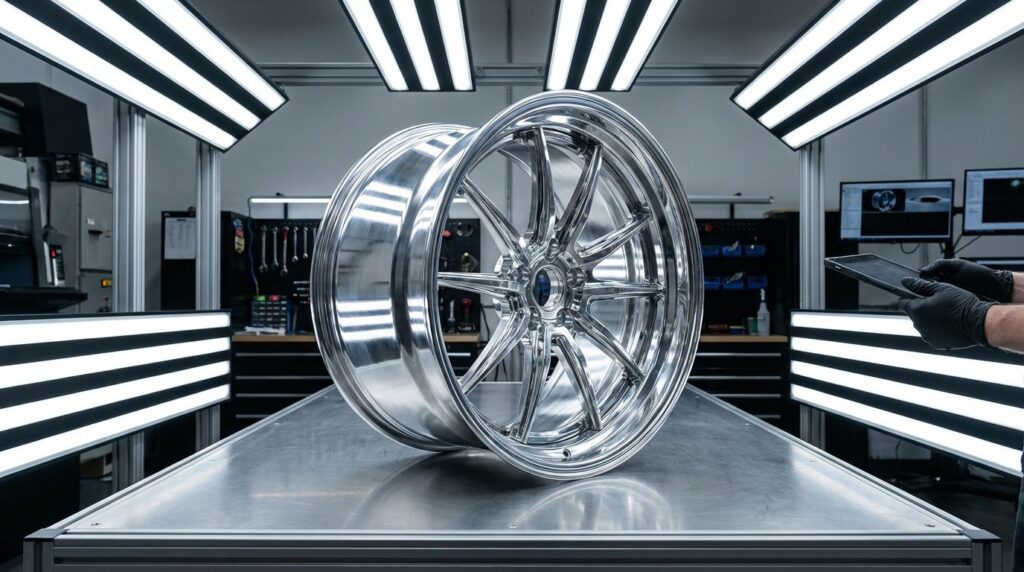

Schritt 6: Überprüfung des Hochlichtspiegels

Zweck: Unter heller Inspektionsbeleuchtung führen menschliche Mitarbeiter oder KI-Bildverarbeitungssysteme eine 360-Grad-Prüfung des Rades durch, um sicherzustellen, dass jede gewundene Kurve dem perfekten Spiegelstandard entspricht.

Herausforderungen und Lösungen bei der Bearbeitung

Herausforderung 1: Die Programmierung stark gewundener 3D-Pfade ist äußerst zeitaufwendig

Problem:

• Das Design von Rädern entwickelt sich rasant weiter. Wenn ein Bediener mithilfe eines Teach-Pendants dem Roboter Punkt für Punkt manuell beibringt, wie er sich an eine stark verdrehte Speiche anpassen soll, könnte die Programmierung eines einzigen Modells eine Woche dauern.
• Dies ist im Bereich des Tunings für den Automobil-Ersatzteilmarkt, der durch “große Produktvielfalt bei geringen Stückzahlen” gekennzeichnet ist, völlig inakzeptabel.

Lösung:

• Einführung in die erweiterte OLP (Offline-Programmierung) und die „Teach-Free“-Technologie.
• Die Ingenieure importieren einfach das 3D-CAD-Modell des Rades in die Software. Die integrierten Algorithmen der Software erkennen automatisch die Oberflächentopologie und generieren mit einem einzigen Klick innerhalb weniger Minuten eine perfekte, kollisionsfreie Polierbahn.
• Ergebnis: Die Programmierzeit für den Umrüstvorgang verkürzt sich drastisch von Tagen auf nur wenige Minuten. Ein Kunde erhält morgens einen neuen Konstruktionsentwurf, und schon am Nachmittag kann der Roboter mit dem Polieren des Prototyps beginnen.

Herausforderung 2: Ungleichmäßiger Polierdruck beeinträchtigt die dynamische Auswuchtung

Problem:

• Autofelgen sind Bauteile, die sich mit hohen Drehzahlen drehen; sie erfordern eine extrem hohe dynamische Auswuchtung.
• Wenn der Roboter beim Polieren einer bestimmten Speiche zu viel Druck ausübt und dabei etwas zu viel Aluminium abträgt, verschiebt sich der Schwerpunkt des gesamten Rades, was bei hohen Geschwindigkeiten zu starken Fahrzeugvibrationen führt.

Lösung:

• 6-Achsen-Kraft-/Drehmomentsensoren und hochfrequente Regelung mit Rückkopplung.
• Wir kämpfen nicht blindlings um unsere Position, sondern setzen Kraftkontrolle ein. Der Roboter gleitet über die Oberfläche, als würde er auf dünnem Eis gehen, und übt dabei einen unglaublich leichten, konstanten Druck (z. B. 10 N) aus. Er spürt die Reaktionskraft wie eine menschliche Hand und gleicht Fehler automatisch aus.
• Ergebnis: Gewährleistet, dass die Materialabtragsrate bei jeder symmetrischen Speiche absolut identisch ist. Die dynamischen Auswuchtparameter bleiben vor und nach dem Polieren praktisch unverändert und entsprechen somit voll und ganz den Sicherheitsstandards der Automobilindustrie.

Application Scenario

Production Background

A typical deployment for this equipment is a luxury automotive custom tuning shop in the Middle East specializing in oversized (20-inch to 24-inch), highly complex custom forged alloy wheels for supercars and top-tier luxury SUVs. The scenario below describes the production problem this class of business faces and how the cell answers it.

Technische Herausforderungen

• Wheel designs in this market are dramatic, featuring massive deep grooves, sharp chamfers, and intersecting 3D spokes.
• Manually polishing a single complex 22-inch wheel takes hours, and internal corners are still difficult to fully brighten. Capacity becomes the biggest hurdle to business expansion.
• The customer expects a deep mirror reflection and insists that the razor-sharp design lines of the wheel must not be rounded off.

Die Lösung

What the Cell Changes in Practice

• Efficiency: Polishing time for a single highly complex wheel drops from hours of manual work to a fraction of that, letting one dual-station robotic system cover the output that previously needed a full manual crew.
• Line preservation: OLP-planned paths and constant-force control keep the sharp chamfer lines intact while polishing the blind dead zones to a uniform mirror, which is what protects the product’s luxury premium.
• Agile order fulfillment: With offline programming, the shop can take on complex, one-off custom orders without a long re-tooling cycle—the robot transitions between designs as a programming task rather than a workshop rework.

FAQ

Frage 1: Kann der Roboter auch extrem tiefe Innenwände bewältigen, wie sie beispielsweise bei Deep-Dish-Felgen vorkommen?

A: Yes. For heavily modified deep-dish wheels, we introduce an external axis via a rotary positioner in the system configuration. As the robot reaches deep into the barrel to polish, the positioner synchronously rotates and tilts the wheel, yielding the optimal posture space for the robot and resolving interference and deep cavity dead-zone issues.

Frage 2: Der beim Polieren von Felgen entstehende Aluminiumstaub ist explosiv. Ist diese Anlage sicher?

A: Aluminum dust is a genuine combustible-dust hazard, and the equipment is engineered around it. Similar to EV battery tray grinding, our wheel polishing cells come standard with ATEX/NFPA-oriented wet-type dust extraction systems. Fine aluminum powder generated during polishing is vacuumed away by negative pressure and submerged in a water bath, removing the conditions a dust explosion requires at the source.

Frage 3: Kann dieses System neben dem Polieren von Aluminiumlegierungen auch andere Werkstoffe oder beschichtete Felgen bearbeiten?

A: The robot itself is a highly flexible process carrier. By simply swapping to appropriate consumables (like harder abrasive flap wheels or specific compounds) and fine-tuning the force control parameters, this system can equally handle the surface polishing of magnesium alloy wheels, or perform surface roughening, leveling, and edge-cleanup preparation for wheels destined for powder coating or chrome plating—tasks that overlap with the machine types used for industrial deburring.

Frage 4: Ist die Einarbeitungszeit für das System bei Aftermarket-Herstellern, bei denen häufig Designänderungen vorgenommen werden, hoch?

A: Unsere Philosophie lautet: “Komplexe Prozesse einfach gestalten.” Sie müssen keinen spezialisierten Robotik-Programmierer einstellen. Mit unserer visuellen 3D-OLP-Software importieren Bediener einfach das CAD-Modell des Rades, klicken auf dem Bildschirm auf die zu polierenden Flächen, und das System berechnet automatisch die Werkzeugwege. Der gesamte Vorgang ist so intuitiv wie die Verwendung einer Slicing-Software für einen 3D-Drucker. Unsere Projektbewertung und Machbarkeitsnachweis umfassen eine umfassende Personalschulung.

Schlussfolgerung

The mirror polishing of complex 3D alloy wheels is among the most demanding and highest-value processes in the automotive aftermarket. Adopting a Roboter-Polierzelle mit integrierter OLP-Offline-Wegplanung und Technologie zur aktiven Hochfrequenz-Kraftsteuerung replaces inefficient manual polishing, erratic yields, and unpolished dead zones with a repeatable, documented process. It can sculpt hard, complex metallic curves into liquid-mirror textures in short cycle times, and it moves through every product changeover with agility. For wheel manufacturers and custom tuning shops, this is a practical route to raising product premiums and competing in the high-end market.

Sollte Ihr Werk mit Problemen wie einem übermäßig hohen Zeitaufwand für das Polieren komplexer Felgen, manuellen Arbeitsschritten, die scharfe Fasenlinien zerstören, oder erheblichen Schwierigkeiten bei der Personalbeschaffung konfrontiert sein, wenden Sie sich an unser Expertenteam für Automatisierung in der Automobilindustrie, um eine maßgeschneiderte technische Bewertung zum 3D-Kurvenpolieren sowie eine Lösung für einen Maschinen-Testlauf zu erhalten.
