EV-Batteriefachroboter-Schleiflösungen

Die Ebenheit der Schweißnähte eines Batteriegehäuses (oder -tabletts) bestimmt direkt die Haftung des Dichtungsgels der oberen Abdeckung, das die absolute Lebensader für die Gewährleistung der Wasserdichtigkeit nach IP68 eines Elektrofahrzeug-Batteriepacks ist. Ausgehend von den tatsächlichen Produktionsproblemen in der Automobil- und EV-Herstellungssektor, In diesem Artikel wird die automatisierte Bündigschleiftechnologie für lange Schweißnähte an massiven Batterieträgern aus Aluminiumlegierungen eingehend analysiert. Wir untersuchen die fatalen Fehler des manuellen Schleifens, die zu Leckagen und Ausschuss führen, und zeigen, wie robotergestützte aktive Kraftkontrolle und Laser-Nahtverfolgungssysteme perfekt zusammenarbeiten, um absolute Bündigkeit über Meter von Schweißnähten zu erreichen und Sicherheitsrisiken und Produktionsengpässe vollständig zu beseitigen.

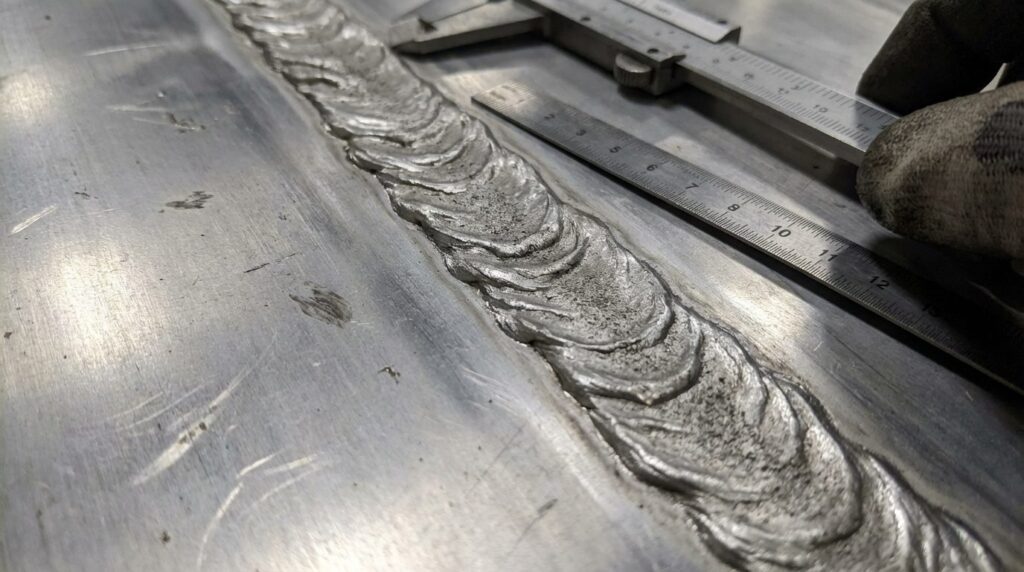

Was ist eine EV-Batterieablage?

Ein Batterieträger (oder Gehäuse) ist die zentrale Strukturkomponente des Fahrgestells eines Elektrofahrzeugs, die die teuren Batteriemodule und Flüssigkeitskühlsysteme tragen und schützen soll. Im Streben nach extremer Gewichtsreduzierung werden moderne Batterieträger in der Regel aus stranggepressten Aluminiumprofilen zusammengesetzt.

Anwendungsszenarien für EV-Batterieablagen

Aufgrund der Größenbeschränkungen von stranggepresstem Aluminium muss ein kompletter Batterieträger (oft 2 Meter lang und 1,5 Meter breit) aus mehreren Profilen durch Reibrührschweißen (FSW), MIG- oder Laserschweißen zusammengesetzt werden.

Nach dem Schweißen bleiben am oberen Rand der Schale (der Dichtfläche, die mit dem Deckel zusammenpasst) und im unteren Bereich der Flüssigkeitskühlplatte zahlreiche Schweißnähte unterschiedlicher Länge zurück, die deutlich über das Grundmetall hinausragen. Diese erhabenen Schweißnähte müssen gründlich “bündig” verschweißt werden, da sonst die anschließende automatische Klebstoffabgabe und Versiegelung fehlschlägt.

Strukturelle Merkmale für EV-Batteriekästen

Das Schleifen von Batterieträgern stellt extreme strukturelle Herausforderungen dar:

• Ultralange und unregelmäßige Nähte: Die Gesamtlänge der Schweißnaht um den Umfang herum beträgt oft mehr als 6 bis 8 Meter, einschließlich mehrerer 90-Grad-Ecken.
• Dünnwandiges Aluminium neigt zu Verformungen: Die Wandstärke der Aluminiumprofile beträgt in der Regel nur 2-4 mm. Eine Überhitzung beim Schleifen kann leicht dazu führen, dass sich das gesamte Chassis verzieht.
• Maßtoleranzen aufgrund von Schweißverzug: Massive Bleche werden nach dem Schweißen durch thermische Spannungen verformt, wodurch die tatsächliche Lage der Schweißnähte um Millimeter oder sogar Zentimeter von den 3D-CAD-Zeichnungen abweicht.

Hauptmerkmale des Schleifens von Batterietabletts

Wesentliche Merkmale:

• Absolute Ebenheit: Die geschliffene Schweißnaht muss stufenlos bündig mit dem angrenzenden Aluminium-Grundwerkstoff abschließen. Es darf keine Überstände geben, und ein “Überschneiden” (Fugenhobeln im Grundwerkstoff) ist absolut verboten.
• Extreme Luftdichtheit: Eine perfekt ebene Oberfläche ist erforderlich, um die perfekte Kompression der Dichtung zu gewährleisten und die strengen IP68 (Untertauchen) Staub- und Wasserdichtigkeitsprüfungen für Akkupacks zu erfüllen.
• Prävention von Mikrorissen: Die Schleifkraft muss gleichmäßig sein, um Spannungskonzentrationen und Mikrorisse in der Wärmeeinflusszone (WEZ) der Schweißnaht zu vermeiden.

Technische Parameter für die Schweißnahtvermischung

Warum wird das Roboterschleifen für Batterieträger bevorzugt?

Konventionelles manuelles Schleifen Schmerzpunkte

Sich bei der Bearbeitung dieser massiven, über 100 kg schweren und mit meterlangen Schweißnähten bedeckten Schalen auf Arbeiter mit manuellen Winkelschleifern zu verlassen, ist katastrophal:

Vorteile von Robotic Automation

Automatisierte Roboter-Schleifsysteme (ausgestattet mit Hochleistungs-Linearschienen oder Positionierern) sind derzeit die Standardkonfiguration für Automobil-OEMs und Tier-1-Druckgießer, um die Probleme bei der Lieferung von Batterieträgern zu lösen:

Wesentliche Vorteile:

• Aktives Bündigschleifen: Im Gegensatz zur herkömmlichen starren Lageregelung wirkt die kraftgeregelte Spindel des Roboters wie eine aktive Federung. Unabhängig davon, wie hart die Schweißnaht ist oder wie sehr sich die Oberfläche der Schale wellt, schneidet das Schleifband immer mit einer voreingestellten, konstanten Druckkraft. Es schabt nur die überstehende Schweißnaht ab; in dem Moment, in dem es das Grundmetall berührt, gleitet es darüber und verhindert so ein Überschneiden.
• Laser-Nahtverfolgung: Mithilfe eines an der Vorderseite montierten Laserlinienscanners erfasst der Roboter Millisekunden vor dem Schleifen die tatsächliche 3D-Kontur und den Versatz der Schweißnaht. Er berechnet den Werkzeugweg in Echtzeit neu und überwindet so die Maßtoleranzen, die durch den massiven thermischen Verzug der Aluminiumteile entstehen.

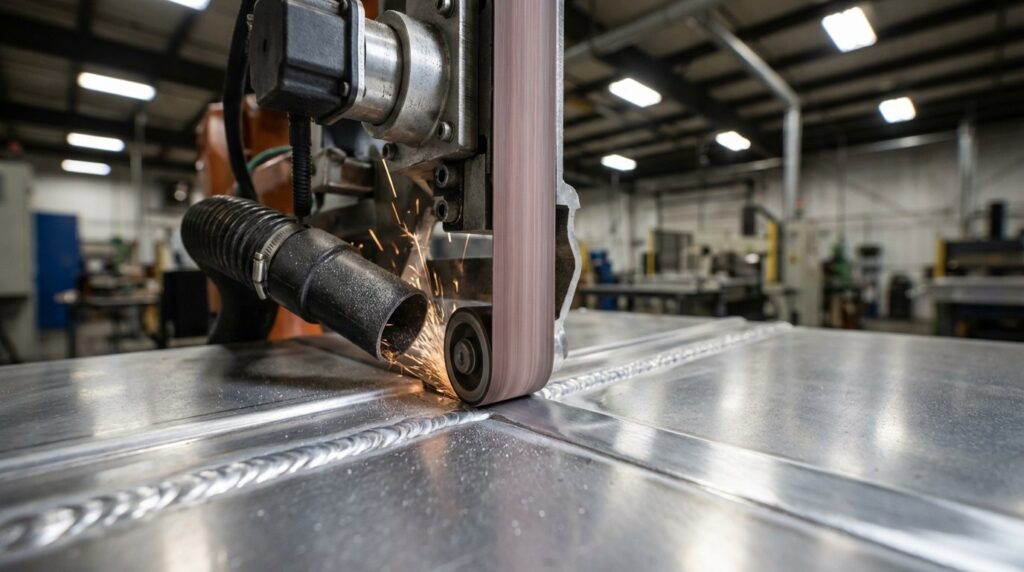

Automatisierter Workflow des Schweißmischprozesses

Dieser Prozess nutzt die 8 Schritte um das Bündigschleifen der oberen Dichtungsnähte an einem massiven EV-Batterieträger abzuschließen. Der gesamte Prozess ist hochautomatisiert, wobei die Das Kernstück ist das blickgesteuerte Schneiden mit konstanter Kraft in den Schritten 02-04.

Batterie Tabletts Vollständiger Schleifprozess Fluss

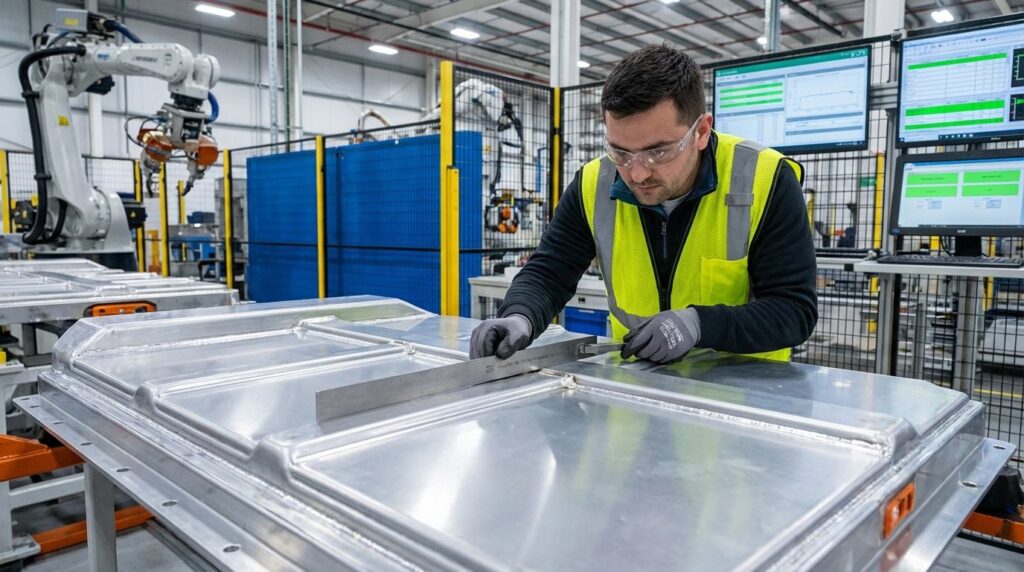

Batteriebleche Schleifprozessbeschreibungen

Schritt 1: Automatisches Laden/Entladen

Zweck: Verriegeln Sie das sperrige Aluminiumtablett fest auf der Verarbeitungsplattform.

Wichtige Punkte: Aufgrund der enormen Größe wird hier in der Regel ein zweiachsiger Dreh-Kipp-Positionierer oder ein Handhabungsroboter in Kombination mit einem Schleifroboter eingesetzt, um einen kontinuierlichen Wechsel zu erreichen.

Schritt 2: Laserscanning und Verfolgung

Zweck: Beseitigen Sie die Diskrepanz zwischen den “CAD-Zeichnungskoordinaten” und den “tatsächlichen physischen Koordinaten”.

Wichtige Punkte: Ein Laser, der vor dem Schleifwerkzeug montiert ist, tastet die Schweißnaht schnell ab und ermittelt die tatsächlichen Höhen- und Abweichungskoordinaten der Raupe. Der Algorithmus des Systems rekonstruiert sofort die Schleifbahn.

Schritt 3: Schwerspülschleifen

Zweck: Das Kernstück des “Peak Shaving”-Prozesses.

Wichtige Punkte: Die kraftgesteuerte Bandschleifmaschine läuft mit voller Leistung und fräst die harte, 2-3 mm überstehende Schweißraupe schnell bündig ab. Der Kraftsensor sorgt dafür, dass der Druck auf das Grundmaterial sofort nachlässt, sobald die Schweißnaht bündig ist, um Krater zu vermeiden.

Schritt 4: Überblendung von Übergängen

Zweck: Vereinheitlichen Sie die Oberflächentextur.

Wichtige Punkte: Sie erfordert nicht nur Ebenheit, sondern auch gleichmäßige Rauheit. Der Roboter verwendet eine Fächerscheibe entlang der Bahn für die sekundäre Glättung und schafft so eine hervorragende “Haftfläche” für die Dichtmasse.

Schritt 5: Nassentstaubung

Zweck: Beim Schneiden großer Mengen von Aluminium entsteht hochgefährlicher, brennbarer Staub. Er muss sofort an der Schneidstelle durch starken Unterdruck in einem explosionsgeschützten Staubbehälter mit Wasserbad (Wet Scrubber) abgesaugt werden.

Schritt 6: Hochdruck-Luftblasen

Zweck: Reinigen Sie den Arbeitsbereich, um zu verhindern, dass Rückstände in die nachgeschaltete, sehr staubempfindliche Leimauftragsstation gelangen.

Schritt 7: Inline-Ebenheitsprüfung

Zweck: Keine manuellen Messungen mit der Fühlerlehre mehr nötig. Das System verwendet einen Laser, um die Bodenfläche erneut zu scannen und automatisch festzustellen, ob die absolute Ebenheit den Anforderungen entspricht.

Schritt 8: Vorbereitung der Dichtheitsprüfung

Zweck: Nach bestandener Prüfung werden die Schalen in die Dichtheitsprüfkammer geschickt, wo sie einer extrem strengen Dichtheitsprüfung mit Helium oder Luftdruckdifferenz unterzogen werden.

Herausforderungen und Lösungen bei der Bearbeitung

Herausforderung 1: Roboter “verfehlt” die Schweißnaht aufgrund massiver Teileverformung

Problem:

• Nach dem Hochtemperaturschweißen verzieht und verdreht sich das Gesamtskelett einer 2 Meter langen, dünnwandigen Aluminiumschale zwangsläufig.
• Wenn der Roboter starr dem offline programmierten Weg folgt, schleift er oft auf einem Abschnitt leere Luft, während er auf einem anderen das Grundmetall tief aushöhlt.

Lösung:

• Einführung der 3D-Vision- und Laser-Nahtverfolgungstechnologie.
• Der Roboter schleift nicht mehr “blind”. Vor jedem Durchgang erfasst das Bildverarbeitungssystem die tatsächliche verformte Haltung des Tabletts und gibt die 3D-Abweichungsdaten in Echtzeit an die Robotersteuerung zurück.
• Ergebnis: Fehler bei der Befestigung und thermische Verformungen beim Schweißen werden vollständig ignoriert, so dass das Schleifmittel immer exakt auf der Schweißraupe zentriert ist. 100%.

Herausforderung 2: Extreme explosionssichere Sicherheitsanforderungen für Aluminiumstaub

Problem:

• Beim Hochgeschwindigkeitsschleifen von Aluminium entsteht feiner Aluminiumstaub. Wenn dieser eine bestimmte Konzentration in der Luft erreicht, kann der kleinste statische Funke eine verheerende Explosion auslösen. Europäische und amerikanische Fabriken haben diesbezüglich äußerst strenge Sicherheits- und Umweltstandards (ATEX / NFPA).

Lösung:

• Vollständig geschlossene, explosionssichere Schleifzellenkonstruktion.
• Einsatz von Nassentstaubungsanlagen (Aluminiumpulver wird zur Passivierung und Ablagerung direkt in Wasser gesaugt).
• Die Zelle verfügt über explosionsgeschützte Motoren, einen antistatischen Fußboden und ist mit einem Online-Überwachungs- und Alarmsystem für die Staubkonzentration sowie automatischen Explosionsschutztüren ausgestattet.
• Ergebnis: Zerstreut alle Bedenken multinationaler Autokunden in Bezug auf die Anlagensicherheit und besteht problemlos die strengsten EHS-Audits.

Fallstudie

Kundenhintergrund

Ein weltweit führender Tier-1-Lieferant von EV-Fahrwerkskomponenten mit Sitz in Nordamerika. Der Kunde ist die bekannteste reine EV-Marke in den USA und stellt hohe Anforderungen an die Leichtbauweise des Akkupakets und die Luftdichtheit nach IP68.

Technische Herausforderungen

• Die neue Generation von Batteriewannen des Kunden besteht aus hochfesten Aluminium-Strangpressprofilen der Serie 7, die durch Reibrührschweißen (FSW) verbunden werden.
• Die FSW-Nähte sind extrem hart und insgesamt 8 Meter lang. Ursprünglich hatte der Kunde 15 manuelle Schleifer in 3 Schichten eingestellt, doch die Ausschussrate aufgrund von Überschneidungen erreichte schwindelerregende 12%.
• Die Produktionskapazität blieb stark hinter der Nachfrage der OEM zurück.

Die Lösung

Ergebnisse der Umsetzung

• Kapazitätsexplosion: Mit zwei Robotern, die gemeinsam auf der Bahn arbeiten, sank die Schleifzeit pro Schale von 45 Minuten manuell auf nur 6,5 Minuten.
• Null Schrott: Dank der Floating-Technologie mit konstanter Kraft sank die Ausschussrate aufgrund von “Fugenhobeln” von 12% direkt auf 0. Die Ebenheit der Schweißnaht war so perfekt, als ob sie CNC-gefräst worden wäre.
• Rentabilität der Investition (ROI): Durch die Kombination der wiedergewonnenen Schrottkosten und der Einsparungen von 15 teuren Löhnen für manuelle Arbeitskräfte hat die gesamte automatisierte Linie, die mehrere Millionen Dollar gekostet hat, ihre Gesamtinvestition in nur 9 Monate.

Kunden-Feedback

“Ihre Technologie des konstanten Kraft-Spülschleifens hat unsere Gewinnspannen gerettet. Dieses System hat nicht nur unsere massiven Probleme mit Arbeitskräftemangel und Staubexplosionsgefahren gelöst, sondern die Ebenheit der geschliffenen Schweißnähte hat unsere OEM-Kunden völlig beeindruckt. Wir produzieren jetzt die dreifache Menge pro Schicht.”

FAQ

F1: Kann der Roboter Schweißnähte in extrem engen Innenecken der Schale verarbeiten?

A: Ja. Batterieträger haben nicht nur an der Außenseite Dichtflächen, sondern oft auch kurze, sich kreuzende Schweißnähte an den inneren Verstärkungsrippen. Für diese Bereiche setzt das System einen automatischen Werkzeugwechsler (ATC) ein, der den sperrigen, schweren Bandschleifer fallen lässt und einen kompakten Winkelschleifer oder eine Fächerscheibe aufnimmt. In Kombination mit der wendigen 6-Achsen-Haltung des Roboters kann er präzise in enge Ecken vordringen und bündig abschließen.

F2: Was ist, wenn eine Charge von Schalen außergewöhnlich hohe Schweißraupen aufweist, die der Roboter nicht in einem Durchgang spülen kann?

A: Unsere kraftgeregelte Spindel verfügt über eine intelligente Rückmeldung. Wenn ein ungewöhnlich großer Wulst auftritt, der nicht in einem einzigen Durchgang sauber entfernt werden kann, erkennt das System dies über das Drehmoment des Spindelmotors oder die Daten der Nachschleiflaserprüfung. Der Roboter fährt dann automatisch zurück und führt einen zweiten oder sogar dritten Nachbearbeitungsdurchgang an der betreffenden Stelle durch, bis sie den absoluten Bündigkeitsstandard erfüllt, so dass sichergestellt ist, dass kein fehlerhaftes Teil in die Fertigungslinie gelangt.

F3: Warum ist es notwendig, eine Bandschleifmaschine anstelle einer herkömmlichen harten Schleifscheibe zu verwenden, um die Schweißnähte zu verschmelzen?

A: Aluminiumlegierungen sind weich und neigen beim Schleifen extrem zum “Belasten” (Verkleben). Herkömmliche harte Keramikscheiben setzen sich schnell mit Aluminiumspänen zu, verlieren ihre Schneidfähigkeit und erzeugen massive Reibungswärme. Wir verwenden großformatige keramische Schleifbänder; die Bänder haben einen großen Umfang, leiten die Wärme schnell ab und sind gewissermaßen selbstschärfend. In Kombination mit der Nachgiebigkeit des Kraftkontrollsystems ist dies die beste Wahl für schnelles, großflächiges “Peak Shaving” ohne Beschädigung des Grundmaterials Aluminium.

F4: Gibt es hohe Anforderungen an die Räumlichkeiten, um dieses massive Robotersystem zu installieren?

A: Da das Batteriefach selbst massiv ist, benötigt eine Standard-Schleifzelle (einschließlich Roboter, Positionierer, explosionsgeschütztes Gehäuse und Be-/Entladepuffer) in der Regel eine Grundfläche von etwa 8 m x 6 m. Außerdem muss die Werkstatt über stabile industrielle Druckluft und eine explosionsgeschützte Stromversorgung verfügen. Unser Ingenieurteam wird in der Anfangsphase eine detaillierte 3D-Layoutplanung erstellen.

Schlussfolgerung

Die Verschweißung von New Energy Aluminium-Batterieblechen ist nicht nur eine Oberflächenbehandlung, sondern eine “Dichtungstechnik”, die die Fahrsicherheit des Fahrzeugs betrifft. Die Verwendung einer Hochleistungs-Schleifrobotersystem mit integrierter Laserverfolgung und aktiver Kraftregelung beseitigt vollständig den überschüssigen Ausschuss, die geringe Kapazität und die fatalen Sicherheitsrisiken, die das manuelle Schleifen mit sich bringt. Es ist in der Lage, innerhalb von Minuten meterlange, harte Schweißraupen perfekt in das Grundmetall einzubringen und ist der endgültige Weg für moderne Tier-1-Druckguss- und Schweißbetriebe in der Automobilindustrie, um eine skalierbare, qualitativ hochwertige Lieferung zu erreichen.

Wenn Ihre Fabrik von geringen Ausbeuten beim Schleifen von Batterieträgern, Fluktuation der Mitarbeiter oder Problemen bei der Umweltverträglichkeitsprüfung geplagt wird, wenden Sie sich an unser Expertenteam für die Automatisierung der Automobilindustrie. Projektbeurteilung und Proof-of-Concept-Tests.
